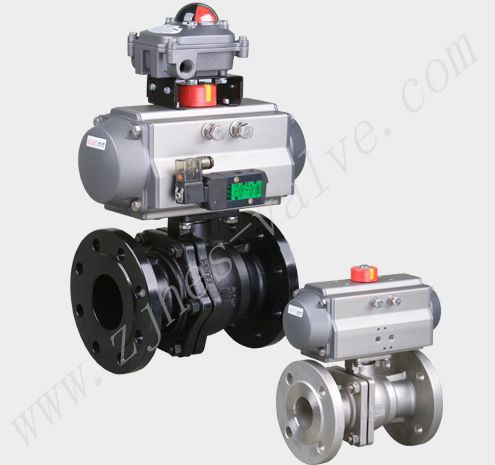

气动球阀组成部分及其功能

气动球阀是一种利用气压作为动力源，通过气动执行器驱动球体旋转来控制流体流量的阀门。它广泛应用于石油、化工、电力、食品和制药等行业，具有密封性能好、控制精度高和操作简便的特点。那么气动球阀有哪些部分组成呢？这些组成部分又有哪些作用？下面就来为大家详细介绍。

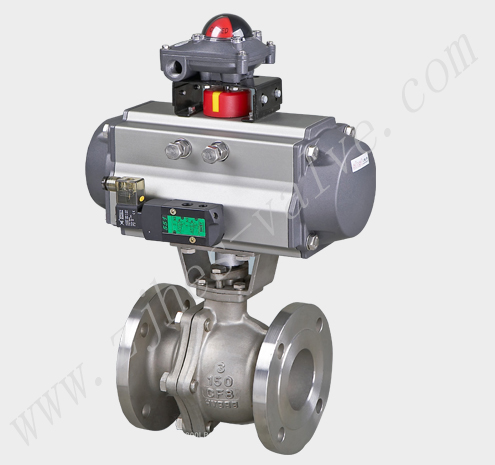

1. 阀体（Ball Valve Body）

* 功能：阀体是气动球阀的主要承载部分，用于容纳球体和阀座，同时连接管道系统。阀体的材质通常采用不锈钢、碳钢或合金钢等，依据不同的工作环境和介质选择适当的材质。

* 特点：阀体结构紧凑，耐压性强，能够承受高压和高温环境。

2. 球体（Ball）

* 功能：球体是气动球阀的核心元件，通常是一个带有孔洞的球形零件。通过旋转球体来调节流体的流通或切断。球体的旋转角度通常为90度，球体上的孔洞与阀座的开口对齐时，流体得以通过。

* 材质：球体一般采用不锈钢、铜合金、碳钢等材质，具备良好的密封性能。

3. 阀座（Seat）

* 功能：阀座用于配合球体形成密封，确保气动球阀在关闭状态下不会发生泄漏。阀座一般由聚四氟乙烯（PTFE）、不锈钢或其他耐腐蚀材料制成，能够适应不同介质的流动要求。

* 特点：阀座的设计需要保证即使在高压、高温等条件下，也能保持良好的密封性能。

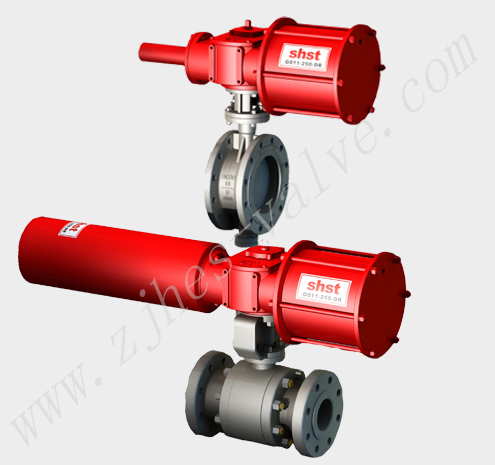

4. 气动执行器（Pneumatic Actuator）

* 功能：气动执行器是气动球阀的驱动部分，利用压缩空气来推动阀门球体的旋转，实现开关控制。气动执行器的控制方式有单作用（使用弹簧返回）和双作用（通过气压驱动）两种。

* 特点：气动执行器响应迅速，控制精度高，适合需要远程控制的系统。

5. 手动装置（Manual Override）

* 功能：手动装置用于在气源发生故障或维护时，提供手动操作阀门的功能。它通常是通过旋转手轮来驱动球体。

* 特点：手动装置能在紧急情况下保持阀门的操作灵活性。

6. 密封圈（Seals）

* 功能：密封圈通常安装在球体和阀座之间，用于防止流体泄漏。密封圈的材料一般采用PTFE（聚四氟乙烯）、橡胶或其他耐磨损、耐腐蚀的材料。

* 特点：密封圈对于气动球阀的密封性能至关重要，材质和设计需要确保即使在高压、高温的条件下也能提供有效的密封。

7. 阀杆（Stem）

* 功能：阀杆连接气动执行器和球体，将气动执行器的动力传递给球体，驱动其旋转开关阀门。阀杆通常采用不锈钢等耐磨耐腐蚀的材质。

* 特点：阀杆需要具备较高的耐磨性，以延长气动球阀的使用寿命。

8. 其他附件

* 气源接口（Air Source Connector）：用于连接气源与气动执行器。

* 位置指示器（Position Indicator）：显示阀门开关状态。

* 限位开关（Limit Switch）：用于检测阀门的开关位置，并提供电信号反馈，确保自动化控制系统的精确操作。

以上就是气动球阀的组成部分及功能介绍，总的来说，其就是通过气动执行器通过压缩空气推动阀杆，阀杆带动球体旋转90度。当球体的孔洞与阀座对齐时，流体可以通过阀门；当球体旋转至关闭位置时，孔洞与阀座不对齐，流体被切断。
